Erfahren Sie, was Vektorgrafiken sind, wie sie funktionieren und warum sie ideal für Logos, Druck und skalierbare Designs im Web sind.
Vektorgrafiken sind ein zentrales Element moderner Gestaltung, Technik und digitaler Medien. Sie ermöglichen gestochen scharfe Darstellungen unabhängig von der Größe und sind aus Bereichen wie Logo-Design, Druckvorstufe, Webdesign und technischer Illustration nicht mehr wegzudenken.
Dieser Artikel gibt Ihnen einen umfassenden Überblick über Funktionsweise, Vorteile, Dateiformate und typische Einsatzgebiete.

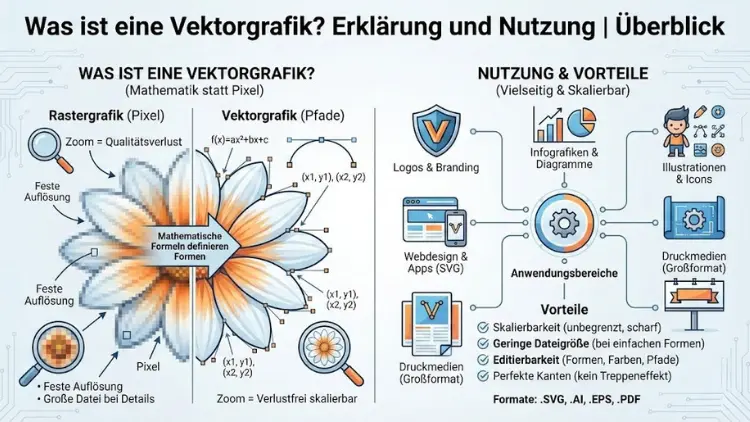

Grundprinzipien der Vektorgrafik
Eine Vektorgrafik besteht nicht aus einzelnen Bildpunkten, sondern aus mathematisch beschriebenen Formen. Linien, Kurven, Flächen und Punkte werden durch Formeln definiert. Statt zu speichern, welche Farbe jeder Pixel hat, speichert eine Vektordatei Informationen wie: „Zeichne eine Linie von Punkt A nach Punkt B“ oder „Fülle diese geschlossene Form mit einer bestimmten Farbe“.
Das bedeutet: Die Grafik wird beim Anzeigen oder Drucken jedes Mal neu berechnet. Genau dieser Unterschied macht Vektorgrafiken extrem flexibel und verlustfrei skalierbar.
Typische Bestandteile einer Vektorgrafik sind:
- Pfade (offene oder geschlossene Linien)
- Ankerpunkte (Fixpunkte eines Pfades)
- Kurvensegmente
- Flächenfüllungen
- Konturen (Linienstärken, Stricharten)
- Transparenzen und Effekte
Durch Kombination dieser Elemente lassen sich einfache Symbole ebenso erzeugen wie komplexe Illustrationen oder technische Zeichnungen.
Unterschiede zwischen Vektor- und Rastergrafik
Der wichtigste Vergleich besteht zwischen Vektorgrafik und Rastergrafik. Beide Grafikarten haben ihre Berechtigung, sind aber für unterschiedliche Zwecke optimiert.
Rastergrafik (Pixelgrafik)
Eine Rastergrafik besteht aus einem festen Gitter aus Bildpunkten. Jeder Pixel besitzt eine definierte Farbe. Typische Beispiele sind Fotos oder Scans.
Merkmale:
- Auflösungsabhängig
- Beim Vergrößern entsteht Unschärfe oder Pixelbildung
- Ideal für Fotos und detailreiche Texturen
- Dateiformate wie JPG, PNG oder TIFF
Vektorgrafik
Eine Vektorgrafik basiert auf mathematischen Beschreibungen statt Pixeln.
Merkmale:
- Auflösungsunabhängig
- Beliebig skalierbar ohne Qualitätsverlust
- Ideal für Logos, Schriftzüge, Diagramme und Illustrationen
- Dateiformate wie SVG, AI, EPS oder PDF
Wenn Sie ein Firmenlogo für Visitenkarten, Plakate und Fahrzeugbeschriftungen nutzen möchten, ist eine Vektorgrafik unverzichtbar. Ein Foto hingegen muss als Rasterbild vorliegen.
Mathematische Grundlagen: Pfade, Ankerpunkte und Bézierkurven
Damit Sie verstehen, warum Vektorgrafiken so präzise sind, lohnt sich ein Blick auf die Grundlagen.
Ankerpunkte
Ankerpunkte sind definierte Koordinaten im Raum. Sie bilden die Grundlage jedes Pfades. Ein Pfad kann aus zwei oder aus hunderten solcher Punkte bestehen.
Pfade
Ein Pfad verbindet mehrere Ankerpunkte. Er kann:
- offen sein (zum Beispiel eine Linie)
- geschlossen sein (zum Beispiel ein Kreis oder eine Fläche)
Geschlossene Pfade lassen sich füllen, offene in der Regel nur mit einer Kontur darstellen.
Bézierkurven
Die meisten Kurven in Vektorgrafiken basieren auf Bézierkurven. Diese mathematischen Kurven werden durch Ankerpunkte und sogenannte Griffe gesteuert. Mit ihnen lassen sich weiche, präzise Rundungen erzeugen, wie sie bei Schriftarten oder Logos notwendig sind.
Durch Verschieben der Griffe verändern Sie die Krümmung einer Linie, ohne zusätzliche Punkte setzen zu müssen. Dieses Prinzip ermöglicht eine sehr kontrollierte und saubere Gestaltung.
Wichtige Dateiformate für Vektorgrafiken
Es gibt mehrere etablierte Vektorformate, die sich je nach Einsatzgebiet unterscheiden.
SVG (Scalable Vector Graphics)
Ein offenes, textbasiertes Format, das besonders im Webdesign verbreitet ist. SVG-Dateien lassen sich direkt im Browser darstellen und sogar per Code animieren oder verändern.
AI
Das native Format von Adobe Illustrator. Es speichert komplexe Vektordaten, Effekte und Bearbeitungsinformationen.
EPS
Ein älteres, aber immer noch gebräuchliches Format für Druckdaten. EPS-Dateien können Vektor- und teilweise Rasterdaten enthalten.
Ein vielseitiges Format, das sowohl Vektor- als auch Rasterinhalte speichern kann. Druckereien nutzen druckoptimierte PDFs als Standard für Produktionsdaten.
CDR
Das Dateiformat von CorelDRAW, häufig in Werbetechnik und Druckvorstufe im Einsatz.
Die Wahl des Formats hängt davon ab, ob Sie die Grafik weiterbearbeiten, drucken oder im Web verwenden möchten.
Typische Einsatzgebiete von Vektorgrafiken
Vektorgrafiken werden überall dort eingesetzt, wo klare Linien, Skalierbarkeit und Präzision gefragt sind.
Logo-Design
Ein Logo muss auf einer Website ebenso funktionieren wie auf einem Messestand oder einem Kugelschreiber. Vektordaten garantieren gleichbleibende Qualität in jeder Größe.
Printdesign und Druck
Flyer, Plakate, Verpackungen und Visitenkarten enthalten oft Vektorelemente wie Schriften, Icons oder Illustrationen. Besonders im Großformatdruck sind Vektorgrafiken unverzichtbar.
Beschriftung und Werbetechnik
Plotter schneiden Folien anhand von Vektorpfaden. Fahrzeugbeschriftungen, Schaufensterbeklebungen oder Leitsysteme basieren fast immer auf Vektordaten.
Technische Zeichnungen und CAD
Baupläne, Maschinenzeichnungen und Schaltpläne erfordern exakte Linien und Maße. Vektorbasierte Formate sind hier Standard.
Diagramme und Infografiken
Diagramme, Organigramme und Infografiken lassen sich mit Vektoren übersichtlich und skalierbar gestalten.
Webdesign und Benutzeroberflächen
Icons, Logos und UI-Elemente werden häufig als SVG eingebunden, damit sie auf allen Bildschirmgrößen scharf bleiben.
Vorteile von Vektorgrafiken
Vektorgrafiken bieten zahlreiche Vorteile, die sie in vielen Bereichen zur ersten Wahl machen.
Verlustfreie Skalierung
Sie können eine Vektorgrafik beliebig vergrößern oder verkleinern, ohne dass die Qualität leidet. Kanten bleiben scharf, Linien klar.
Kleine Dateigröße
Einfache Vektorgrafiken benötigen oft deutlich weniger Speicherplatz als hochauflösende Rasterbilder.
Einfache Bearbeitung
Farben, Formen und Linien lassen sich jederzeit ändern, ohne dass Bildinformationen verloren gehen.
Präzision
Mathematische Beschreibungen ermöglichen exakte Maße, Winkel und Proportionen – ideal für technische Anwendungen.
Klare Darstellung
Besonders bei Logos, Symbolen und Schriften sorgen Vektoren für eine saubere, professionelle Optik.
Nachteile und Grenzen von Vektorgrafiken
Trotz aller Vorteile sind Vektorgrafiken nicht für jeden Zweck geeignet.
Ungeeignet für Fotos
Fotografien mit feinen Farbverläufen, Texturen und Lichtstimmungen lassen sich nur schwer sinnvoll in Vektoren darstellen.
Komplexität bei sehr detaillierten Motiven
Je komplexer eine Illustration wird, desto größer und rechenintensiver kann auch die Vektordatei werden.
Abhängigkeit von Ausgabesoftware
Nicht jedes Programm kann alle Vektoreffekte korrekt darstellen. Bei der Weitergabe von Daten kann es zu Darstellungsabweichungen kommen.
Vektorgrafiken im Druckworkflow
Im professionellen Druck spielen Vektordaten eine zentrale Rolle.
Schriften und Logos
Texte und Logos sollten möglichst als Vektoren vorliegen, damit sie in jeder Druckgröße scharf bleiben.
Farbmodelle
Vektorgrafiken im Druck werden häufig im CMYK-Farbmodus angelegt. Sonderfarben wie Pantone lassen sich ebenfalls als Vektorflächen definieren.
Schneidepfade und Stanzformen
Verpackungen, Aufkleber oder besondere Druckprodukte benötigen oft Schneide- oder Stanzkonturen, die als Vektorpfade angelegt werden.
PDF-Druckdaten
Moderne Druckworkflows basieren auf druckoptimierten PDFs, die Vektoren, Schriften und Bilder kombinieren.
Vektorgrafiken für Web und Benutzeroberflächen
Im Web bieten Vektorgrafiken entscheidende Vorteile.
Responsive Darstellung
SVG-Grafiken passen sich flexibel an verschiedene Bildschirmgrößen an, ohne an Schärfe zu verlieren.
Ladezeiten
Kleine Vektordateien sorgen für schnelle Ladezeiten, was sich positiv auf Benutzererfahrung und Suchmaschinenbewertung auswirkt.
Interaktivität
SVGs lassen sich per CSS oder JavaScript animieren und interaktiv gestalten.
Retina-Displays
Auf hochauflösenden Displays bleiben Vektorgrafiken gestochen scharf, während niedrig aufgelöste Rasterbilder unscharf wirken können.
Software zur Erstellung von Vektorgrafiken
Für die Arbeit mit Vektoren stehen verschiedene Programme zur Verfügung.
Adobe Illustrator
Branchenstandard für Illustration, Logo-Design und Druckgrafik.
CorelDRAW
Besonders in Werbetechnik und Druck weit verbreitet.
Inkscape
Kostenlose Open-Source-Software mit umfangreichen Vektorfunktionen.
Affinity Designer
Leistungsstarkes Designprogramm mit Fokus auf Vektor- und UI-Design.
Figma
Vor allem im Bereich Interface- und Webdesign beliebt, mit starkem Fokus auf kollaborativem Arbeiten.
Die Wahl der Software hängt von Ihrem Arbeitsbereich und Workflow ab.
Umwandlung zwischen Vektor- und Rastergrafik
Manchmal ist es notwendig, Grafikarten umzuwandeln.
Vektor zu Raster
Beim Export für Web oder bestimmte Druckverfahren werden Vektoren in Pixelbilder umgerechnet. Dabei müssen Sie Auflösung und Bildgröße festlegen.
Raster zu Vektor (Vektorisieren)
Fotos oder Zeichnungen lassen sich mithilfe von Vektorisierungsfunktionen in Pfade umwandeln. Das Ergebnis ist jedoch oft vereinfacht und eignet sich eher für Logos oder einfache Formen als für detailreiche Fotos.
Automatische Vektorisierung kann hilfreich sein, erfordert aber meist manuelle Nachbearbeitung.
Empfohlene Vorgehensweisen für saubere Vektordaten
Professionelle Vektorgrafiken folgen bestimmten Grundregeln.
- Verwenden Sie möglichst wenige Ankerpunkte für glatte Kurven
- Vermeiden Sie unnötig komplexe Pfade
- Wandeln Sie Schriften in Pfade um, wenn Dateien weitergegeben werden
- Arbeiten Sie mit klar benannten Ebenen
- Achten Sie auf korrekte Farbmodi für den jeweiligen Einsatzzweck
Saubere Daten erleichtern die Weiterverarbeitung in Druck, Web oder Werbetechnik erheblich.
Häufige Fehlerquellen
Auch bei Vektorgrafiken treten typische Probleme auf.
Zu viele Ankerpunkte
Übermäßig viele Punkte führen zu unruhigen Kurven und großen Dateien.
Nicht umgewandelte Schriften
Fehlende Schriftarten können beim Öffnen zu Darstellungsproblemen führen.
Falsche Farbmodi
RGB-Daten im Druck oder CMYK-Daten im Web können zu unerwarteten Farbabweichungen führen.
Transparenzeffekte
Bestimmte Effekte werden nicht von allen Ausgabesystemen korrekt interpretiert.
Zukunft und Trends bei Vektorgrafiken
Vektorgrafiken entwickeln sich stetig weiter.
- SVG gewinnt weiter an Bedeutung im Web
- Variable Fonts und Vektorschriften werden flexibler
- Automatisierte Illustration durch Algorithmen nimmt zu
- Vektorgrafiken spielen eine wichtige Rolle in Augmented Reality und Benutzeroberflächen
Durch die Kombination aus Präzision, Flexibilität und Effizienz bleiben Vektoren ein zentrales Element digitaler Gestaltung.
Fazit
Vektorgrafiken sind die ideale Lösung für alle Anwendungen, bei denen Skalierbarkeit, Schärfe und Bearbeitbarkeit entscheidend sind. Ob Logo, Druckprodukt, Icon oder technische Zeichnung – mathematisch definierte Formen bieten maximale Kontrolle und Qualität.
Wenn Sie verstehen, wann Vektoren sinnvoll sind und wie Sie sauber aufgebaut werden, verfügen Sie über ein fundamentales Werkzeug für professionelle visuelle Kommunikation.
